Двухтактный шарнирный зажим ESD двухтактного типа АМF 562492
Описание
Разновидности товаров:

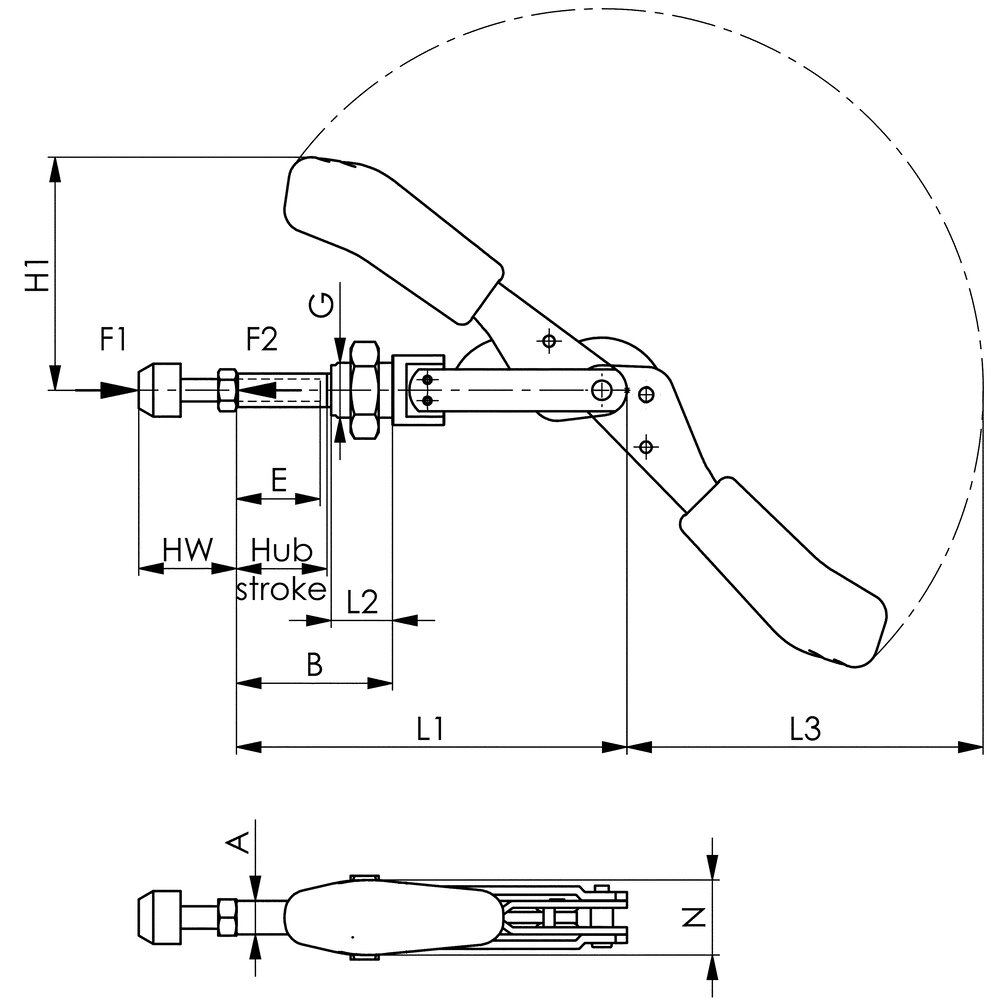

| Артикул | A | B мин. | B макс. | E | G | H1 | Инсульт | Ч/мин. | Максимальная мощность. | L1 | L2 | L3 | N | Цена |
| 562492 | 6,5 | 10,5 | 26,5 | 13 | M10 x 1,0 | 37,0 | 16 | 12 | 20 | 66,5 | 10 | 54 | 15 | 8 990.80 р. |
| 562493 | 8,0 | 17,5 | 37,5 | 20 | M12 x 1,5 | 45,5 | 20 | 12 | 20 | 91,0 | 16 | 74 | 18 | 9 750 р. |
| 562494 | 10,0 | 20,0 | 46,0 | 20 | M16 x 1,5 | 66,0 | 26 | 17 | 25 | 114,0 | 19 | 105 | 22 | 10 335 р. |
| 562495 | 12,0 | 24,0 | 56,0 | 30 | M20 x 1,5 | 82,5 | 32 | 22 | 35 | 140,0 | 22 | 127 | 27 | 11 310 р. |
С защитным колпачком и ручкой, изготовленными из электростатически проводящего (рассеивающего) материала.
Без углового основания. Нажимной и тяговый зажим (равное управление стержнем и рычагом). Длинный стержень-направляющая с крепежной резьбой и гайкой.
Оцинкованный и пассивированный. Заклепки из нержавеющей стали, которые для типоразмеров 2 и 3 вставляются в закаленные втулки. Детали рычага и шарнирный зажим двухтактного типа изготовлены из закаленной стали. Подшипниковые узлы смазаны. Двухтактный шарнирный зажим с резьбой спереди для прямого монтажа на вертикальных металлических пластинах или в креплениях.
Эргономичная маслостойкая ручка с большой поверхностью захвата и мягкими компонентами.
В комплекте с закаленным оцинкованным зажимным винтом № 6880ESD.
Применение:
Двухтактный шарнирный зажим ESD был специально разработан для использования в зонах защиты от электростатического разряда (EPA - зона с электростатической защитой) для работы с электростатически чувствительными компонентами, сборками или устройствами в соответствии со стандартом DIN EN 61340-5-1.
Особенности:
- Сопротивление утечке в соответствии с DIN IEC/TR 61340-5-2 составляет от 10⁰⁴ до 10⁰⁹ Ом
- Время разряда в соответствии с DIN IEC/TR 61340-5-2 - Поверхностное натяжение (напряженность электрического поля) в соответствии с DIN EN 61340-5-1
Примечание:
Двухтактный тумблерный зажим ESD не имеет изоляции. Его нельзя использовать в местах, где используется разомкнутое напряжение.
Характеристики:
| Артикул | 562492 |
| Тип продукта | Шарнирный зажим двухтактного типа |
| Максимальное усилие зажима [кН] | 0.8 |
| Материал | Сталь оцинкованная |
| Цвет ручки | Черный |
| Особые характеристики | ОУР |
Подходящие аксессуары:
| Название товара | Цена |
| Угловое основание, сплошное АМF 94003 | 2 145 р. |
| Зажимной винт ESD АМF 562602 | 1 501.50 р. |
