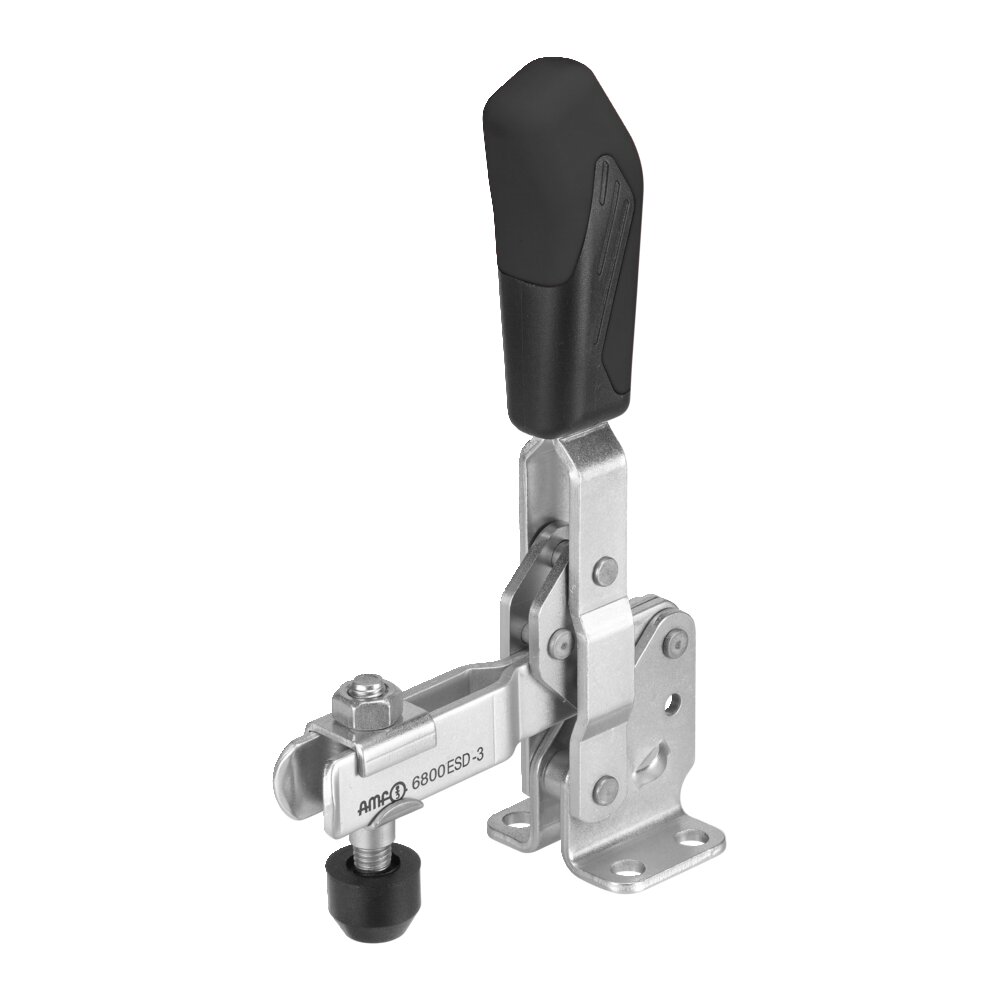

Вертикальный шарнирный зажим ESD АМF 562487
Описание
Разновидности товаров:

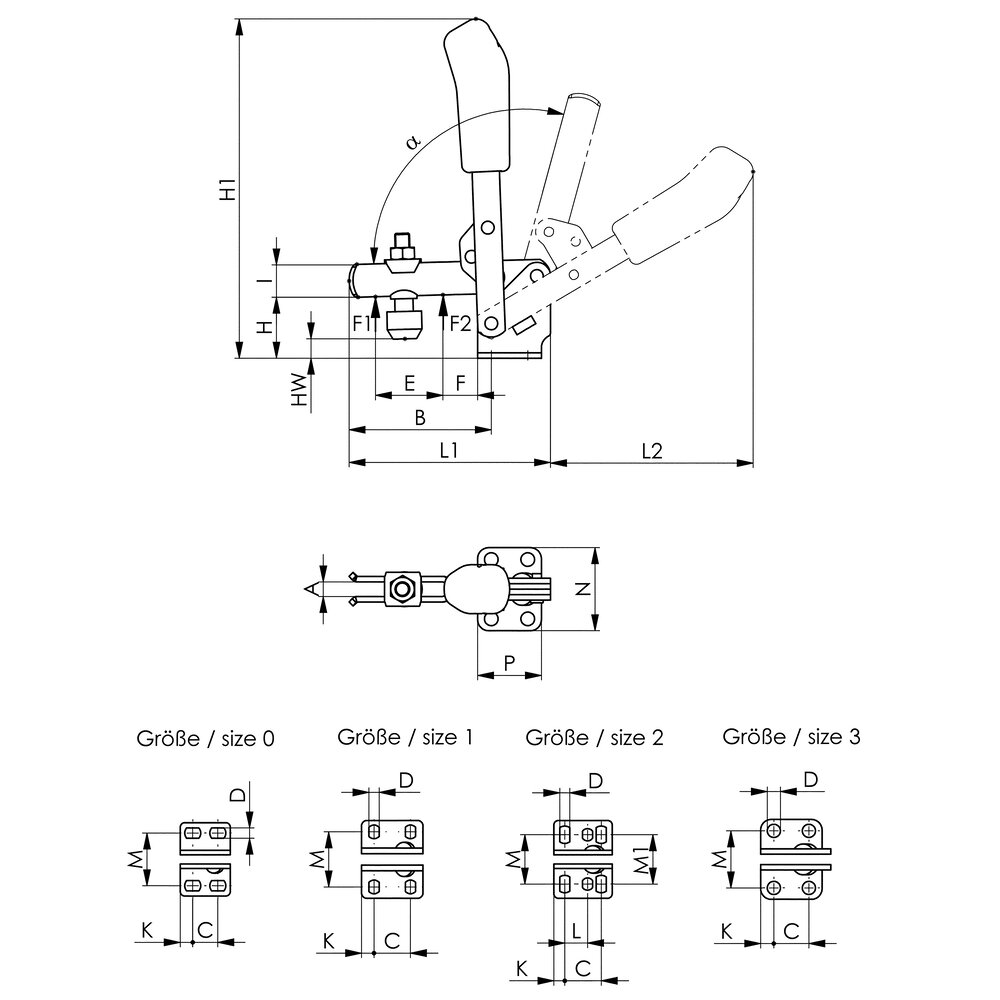

| Артикул | A | b | C | D | E | F | H | H1 | Ч/мин. | Максимальная мощность. | Я | k | L | L1 | L2 | m | М1 | N | P | α | α* | Цена |
| 562483 | 4 | 31 | 8,5 - 13,5 | 4,5 | 14 | 5,5 | 18 | 81 | -1,5 | 3,5 | 8 | 5,5 | - | 49 | 50 | 23 | - | 32 | 22 | 95° | - | 5 986.50 р. |
| 562484 | 5 | 39 | 16 | 4,5 | 18 | 6 | 19 | 98 | -4 | 2 | 10 | 5,5 | - | 61 | 58 | 22,5 - 26,0 | - | 34 | 27 | 95° | - | 7 077.20 р. |
| 562486 | 6 | 52 | 20 | 5,5 | 25 | 11 | 23 | 140 | -3 | 4,5 | 12 | 6 | 12,5 | 78 | 89 | 23,0 - 31,0 | 27 | 43 | 32 | 105° | 60° | 7 800 р. |
| 562487 | 8 | 79 | 20 | 7,5 | 37 | 19 | 33 | 186 | 2 | 11 | 18 | 7,5 | - | 112 | 112 | 32,5 | - | 46 | 35 | 105° | 60° | 8 872.50 р. |
С защитным колпачком и ручкой, изготовленными из электростатически проводящего (рассеивающего) материала.
С открытым зажимным рычагом и горизонтальным основанием.
Оцинкованный и пассивированный. Заклепки из нержавеющей стали, которые для размеров 2 и 3 вставляются в закаленные втулки. Подшипники смазываются.
Эргономичная маслостойкая рукоятка с большой поверхностью захвата и мягкими компонентами. Предохранительный зажим с защитой пальцев, фиксатор для зажимного винта на конце зажимного рычага.
В комплекте с закаленным оцинкованным зажимным винтом № 6890ESD.
Применение:
Электростатический шарнирный зажим был специально разработан для использования в зонах защиты от электростатического разряда (EPA – electrostatic protected area) для работы с электростатически чувствительными компонентами, сборками или устройствами в соответствии со стандартом DIN EN 61340-5-1.
Особенности:
- Сопротивление утечке в соответствии с DIN IEC/TR 61340-5-2 составляет от 10⁰⁴ до 10⁰⁹ Ом
- Время разряда в соответствии с DIN IEC/TR 61340-5-2 - Поверхностное натяжение (напряженность электрического поля) в соответствии с DIN EN 61340-5-1
Примечание:
Вертикальный шарнирный зажим ESD не является изолирующим. Он не должен использоваться в местах, где используется разомкнутое напряжение.
Характеристики:
| Артикул | 562487 |
| Тип продукта | Вертикальный шарнирный зажим |
| Максимальное усилие зажима [кН] | 2.5 |
| Большой Шнелльшпаннер | 3 |
| Материал | Сталь оцинкованная |
| Выравнивание стопы | Горизонтальный |
| Цвет ручки | Черный |
| Особые характеристики | ОУР |
Подходящие аксессуары:
| Название товара | Цена |
| Зажимной винт ESD АМF 562601 | 1 743.30 р. |
| Переходная пластина, угловая АМF 564129 | 0 р. |
