Зажимные губки малой высоты, модель Maxi-Bulle АМF 73130
Описание
Разновидности товаров:

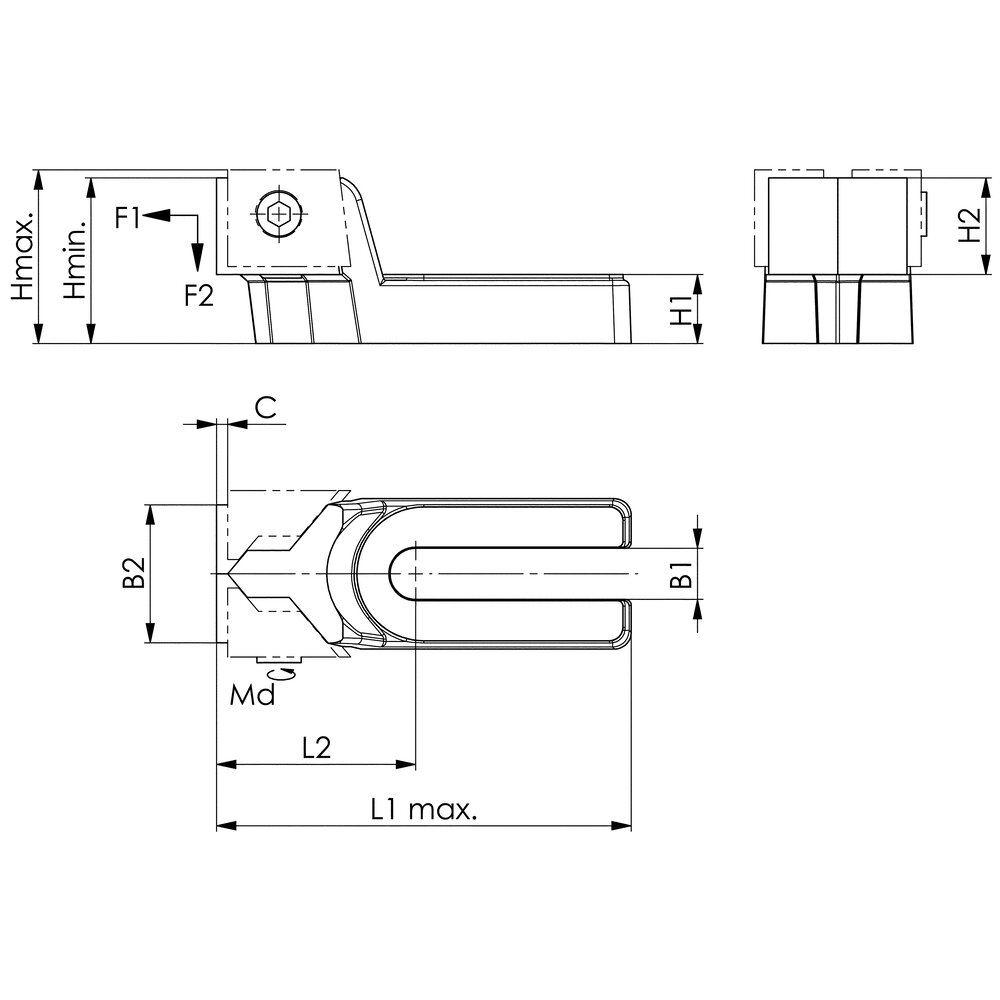

| Артикул | Слот | В1 | в2 | C | Ч, мин. [мм] | H макс. [мм] | H1 | Н2 | L1 макс. | L2 | F1* [кН] | F2* [кН] | Вес:/пара [г] | Цена |
| 73130 | 101214 | 14 | 40 | 3 | 50 | 52 | 20 | 30 | 115 | 60 | 61015 | 0,20,40,6 | 1590 | 57 915 р. |
| 73148 | 161820 | 19 | 50 | 4 | 60 | 63 | 25 | 35 | 150 | 72 | 202836 | 0,81,11.4 | 2940 | 70 590 р. |
| 73155 | 222428303236 | 31 | 80 | 5 | 75 | 79 | 30 | 45 | 205 | 102 | 383840404444 | 1,51,51,61,61,71,7 | 7900 | 108 225 р. |
| Артикул | Слот | В1 | в2 | C | Ч, мин. [мм] | H макс. [мм] | H1 | Н2 | L1 макс. | L2 | F1* [кН] | F2* [кН] | Вес:/пара [г] | Цена |
| 73130 | 101214 | 14 | 40 | 3 | 50 | 52 | 20 | 30 | 115 | 60 | 61015 | 0,20,40,6 | 1590 | 57 915 р. |
| 73148 | 161820 | 19 | 50 | 4 | 60 | 63 | 25 | 35 | 150 | 72 | 202836 | 0,81,11.4 | 2940 | 70 590 р. |
| 73155 | 222428303236 | 31 | 80 | 5 | 75 | 79 | 30 | 45 | 205 | 102 | 383840404444 | 1,51,51,61,61,71,7 | 7900 | 108 225 р. |
Корпус: сферическое литье. Зажимы: закаленные и отполированные.
Упаковка: 2 штуки в картонной коробке с шестигранным ключом ISO 2936 без винтов или болтов. Выпускаются только парами!
Применение:
Зажимные губки "Maxi-Bulle" для работы на больших высотах были разработаны на основе испытанной модели "Bulle" № 6490. Клиновые поверхности этих зажимов искусно скомпонованы для достижения максимального усилия зажима при минимальном напряжении. Для крепления необходимо заказать отдельно по 2 болта с Т-образным пазом DIN 787 для каждой зажимной губки в соответствии с используемым размером Т-образного паза. Для нижнего расположения зажимных винтов используйте винты с накидной головкой ISO 4762 с шайбами DIN 6340 и Т-образными гайками 508.

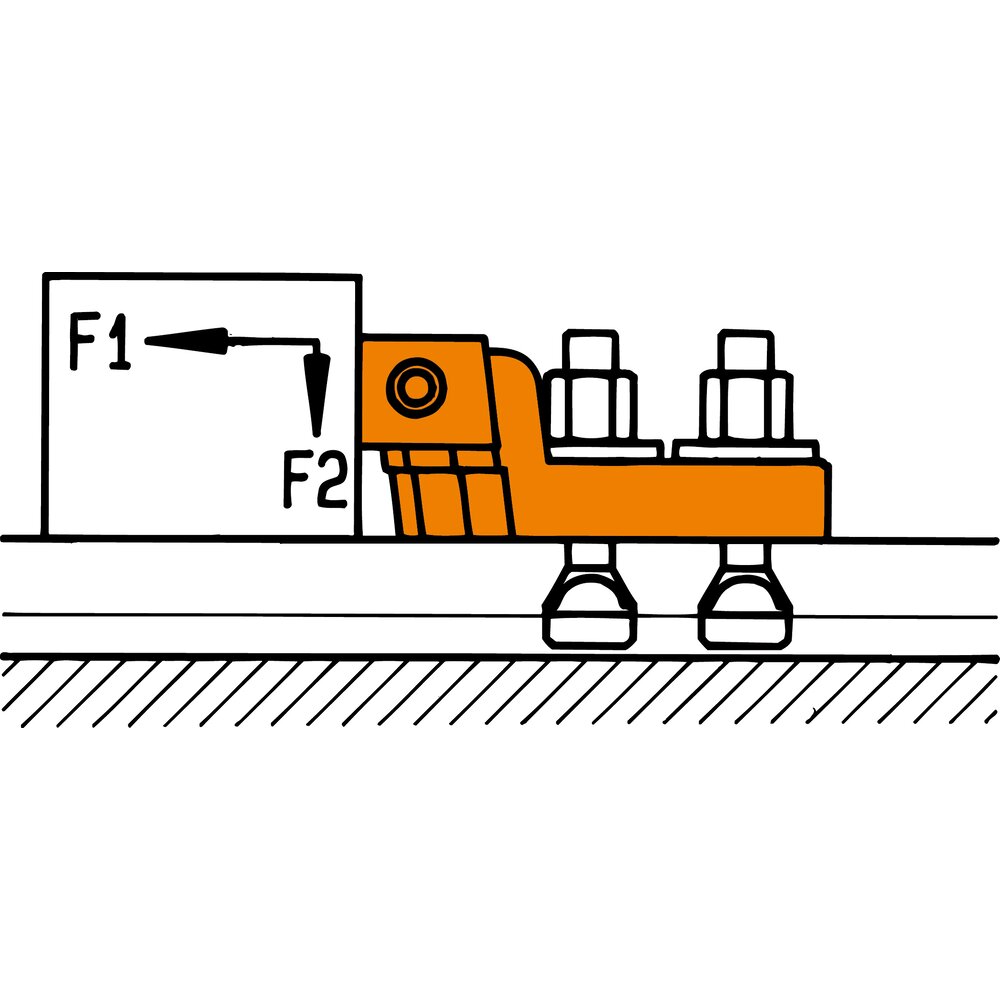

* Усилия зажима F1 и F2 зависят от ширины паза.
Характеристики:
| Артикул | 73130 |
| Тип продукта | Зажимные губки малой высоты |
| Прорезь [мм] | 10, 12, 14 |
