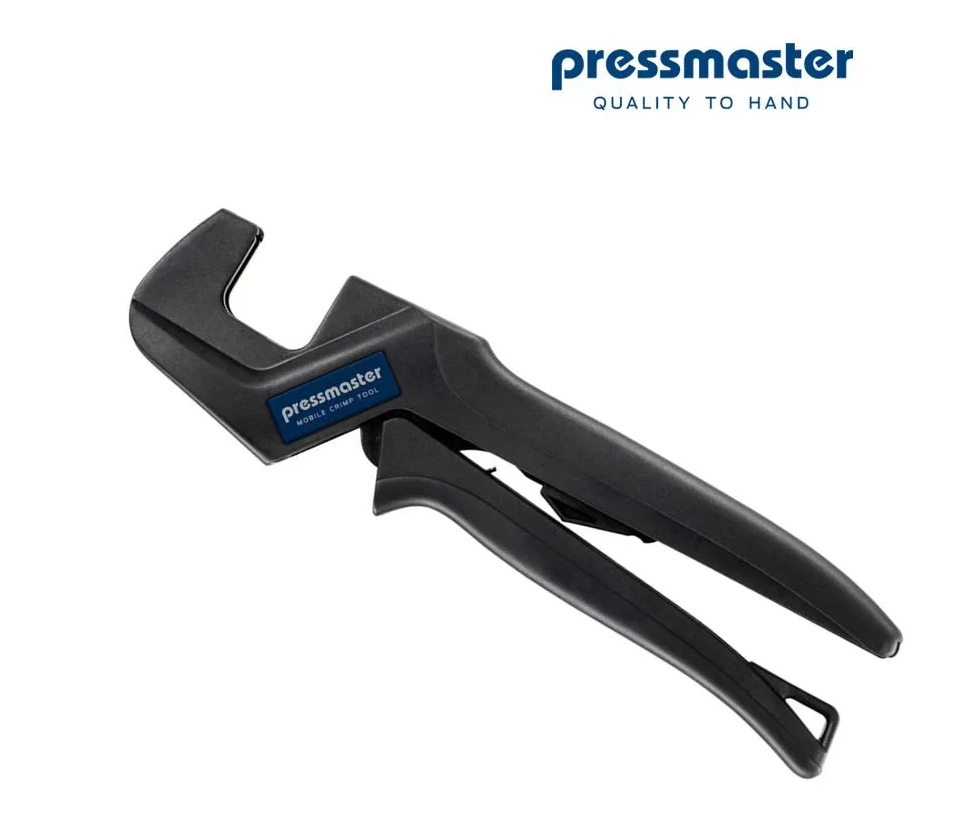

PM-4300-3149 Универсальный кримпер MOBILE CRIMP TOOL
Описание
- Надежный - паралельный ход матрицы дает качественный точный обжим.
- Прост в использовании - пользователь имеет полную видимость процесса обжима.
- Комфортный - специальная форма ручек снижает прилагаемое усилие.
- Универсальный - смена матриц осуществляется быстро и вообще без инструмента.
- Вес и размер инструмента оптимизированы для удобства переноски.
- Матрицы поставляются в платиковых чехлах которые можно скреплять между собой.
- Рама (рукоятка) инструмента покрыта гладким пластиком для удобного использования.
- Отверстие в ручке позволяет прикреплять страховочный ремешок на руку.
- Рама имеет уникальный серийный номер производителя для контроля качества.
- Длина: 234 мм.
- Ширина: 31 мм.
- Высота: 64 мм.
- Вес: 460 гр.
- : Рама инструмента (рукоять) без матриц.
- Ресурс: 20 000 обжимов.

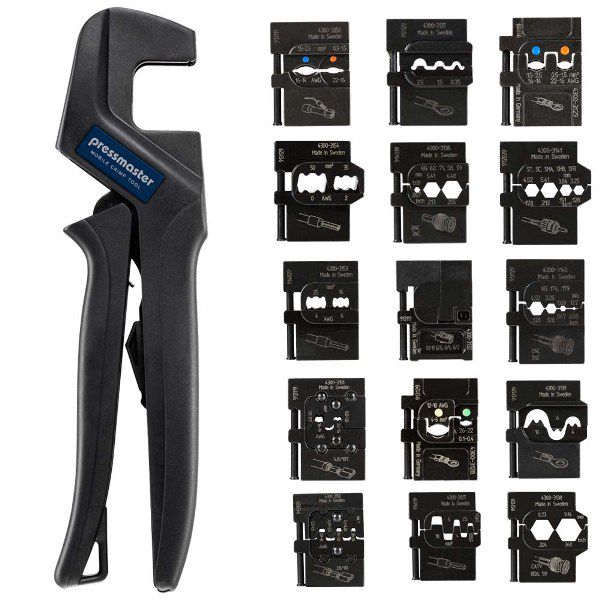

Сменные матрицы
Для удобства хранения и переноски все матрицы поставляются в индивидуальных «чехлах», соединяемых между собой.
| Изолированные наконечники | Разъёмы D-Sub | Модульные разъёмы | |||
| Неизолированные наконечники | Втулочные наконечники | ||||
| Клемные наконечники | Коаксиальные разъёмы | ||||
| Оптические разъёмы | |||||
- 4300-3128 (insulated connectors)
- 4300-3129 (insulated connectors)
- 4300-3147 (turned pin connectors)
- 4300-3148 (turned pin connectors)
- 4300-3139 (uninsulated connectors)
- 4300-3137 (uninsulated connectors)
- 4300-3136 (coaxial connectors)
- 4300-3142 (uninsulated connectors)
- 4300-3127 (endsleeves)
- 4300-3153 (endsleeves)
- 4300-3154 (endsleeves)
- 4300-3150 (open barrel connectors)
- 4300-3151 (open barrel connectors)
- 4300-3146 (open barrel connectors)
- 4300-3141 (coaxial/fiberoptic)
- 4300-3140 (coaxial connectors)
- 4300-3138 (coaxial connectors)
- 4300-3144 (RJ45 connectors)
- 4300-3132 (RJ11 connectors)
- 4300-3262 (heat shrink connectors)
- 4300-3258 (heat shrink connectors)
| Тип коннектора | Сечение провода или диаметр штампа |
Артикул (мин. заказ 5 или 10 шт) |
| Открытый цилиндр (флажковый) | 1.0 - 2.5 мм² | PM-4300-3427/AAA |
| Открытый цилиндр (флажковый) | 1.0 - 2.5 мм² | PM-4300-3348/AAA |
| Открытый цилиндр (флажковый) | 0.75 - 2.5 мм² | PM-4300-3709/AAA |
| Автомобильные коннекторы | 0.5 - 6.0 мм² | PM-4300-3708/AAA |
| Автомобильные коннекторы | 0.5 - 6.0 мм² | PM-4300-3707/AAA |
| Автомобильные коннекторы | 0.5 - 6.0 мм² | PM-4300-3706/AAA |
| Открытый цилиндр | 0.5 - 6.0 мм² | PM-4300-3202/AAA |
| Открытый цилиндр Metri-pack | 0.75 - 6.0 мм² | PM-4300-3727/AAA |
| Pin коннекторы Timer | 0.75 - 1.5 мм² | PM-4300-3428/AAA |
| Pin коннекторы Timer | 0.5 - 4.0 мм² | PM-4300-3426/AAA |
| Pin коннекторы Timer с уплотнителем | 0.5 - 4.0 мм² | PM-4300-3425/AAA |
| Pin коннекторы Weather Pack | 0.5 - 3.0 мм² | PM-4300-3242/AAA |
| Неизолированный наконечник | 4.0 - 10 мм² | PM-4300-3241/AAA |
| Коаксиальный | 8.23 / 1.72 мм | PM-4300-3386/AAA |
| Коаксиальный | 1.73 / 2.03 / 2.54 / 10.90 мм | PM-4300-3404/AAA |
| Коаксиальный BNC, TNC | 3.25 / 3.85 / 0.7 мм | PM-4300-3247/AAA |
| Коаксиальный BNC, TNC | 3.25 / 4.52 / 5.41 / 1.20 мм | PM-4300-3460/AAA |
| Коаксиальный BNC, TNC | 3.25 / 4.30 / 5.41 / 0.73 / 1.72 мм | PM-4300-3459/AAA |
| Коаксиальный BNC, TNC | 1.73 / 2.03 / 2.54 / 10.90 мм | PM-4300-3404/AAA |
| Коаксиальный BNC, TNC | 1.46 / 5.18 / 6.81 мм | PM-4300-3403/AAA |
| Коаксиальный BNC, TNC | 8.23 / 6.48 / 1.07 мм | PM-4300-3182/AAA |
| Коаксиальный BNC, TNC | 5.41 / 1.72 мм | PM-4300-3249/AAA |
| Коаксиальный BNC, TNC | 1.73 / 8.23 / 6.48 мм | PM-4300-3181/AAA |
Pressmaster MCT Frame (Mobile Crimp Tool) - это принципиально новый универсальный инструмент для обжимания кабельных наконечников тазных типов. Он использует сменные матрицы из высокопрочной стали, которые меняются без использования дополнительных приспособлений. Механизм с параллельным ходом матриц оказывает равномерное давление на всю поверхность наконечника с силой 10 000 Н! Благодаря этому вероятность недостаточного обжима просто исключается. Для простого и надёжного монтажа кабельных наконечников кримпер снабжён удобными длинными рукоятки и трещоточным механизмом. Все рабочие органы инструмента выполнены из высокопрочной стали и покрыты прочным пластиком. Это обеспечивает большой комфорт при работе инструментом, а также даёт возможность работать на морозе. Одно из важных достоинств данного инструмента это экономичность. Так как кримпер поставляется отдельно без матриц, вы имеете возможность самостоятельно собрать специализированные наборы из тех матриц, которые действительно необходимы для решения поставленных задач.
Кримпер разработан специально для профессионалов предъявляющих очень высокие требования к качеству монтажа, надежности и мобильности.
|
Pressmaster MCT FRAME - универсальный кримпер без сменных матриц |
PM-4300-3149 | ||
Сменные матрицы для инструмента Pressmaster MCT FRAME |
|||
| Назначение | Сечение проводника или диаметр отверстия | Пример | Код для заказа |
| Изолированные наконечники | 0.1 - 0.4 / 4 - 6 мм² | PM-4300-3128 | |
| Изолированные наконечники | 0.5 - 1.5 / 1.5 - 2.5 мм² | PM-4300-3129 | |
| Не изолированные наконечники | 4 / 6 / 10 мм² | PM-4300-3139 | |
| Не изолированные наконечники | 0.75 / 1.5 / 2.5 мм² | PM-4300-3137 | |
| Не изолированные наконечники | 0.5 - 2.5 / 4 - 6 мм² | PM-4300-3142 | |
| Втулочные наконечники (изолир/неизолир) | 0.25 - 0.75 / 1 - 1.5 / 2.5 / 4 / 6 / 10 мм² | PM-4300-3127 | |
| Втулочные наконечники (изолир/неизолир) | 16 / 25 мм² | PM-4300-3153 | |
| Втулочные наконечники (изолир/неизолир) | 50 / 35 мм² | PM-4300-3154 | |
| Клемные наконечники (неизолированные) | 0.5 - 1.0 / 1.5 - 2.5 / 4 - 6 мм² | PM-4300-3146 | |
| Клемные наконечники (неизолированные) | 0.1 - 0.25 / 0.25 - 0.5 / 0.5 - 1.0 мм² | PM-4300-3150 | |
| Клемные наконечники (неизолированные) | 0.5 - 1.0 / 1.5 - 2.5 мм² | PM-4300-3151 | |
| Оптические коннекторы | 3.25 / 3.84 / 4.52 / 5.41мм | PM-4300-3141 | |
| Коаксиальные коннекторы RG 174/179 | 0.7 / 1.69 / 3.26 / 4.52 мм | PM-4300-3140 | |
| Коаксиальные коннекторы RG 58/59/62/71 | 0.69 / 5.41 / 6.48 мм | PM-4300-3136 | |
| Коаксиальные коннекторы | 8.23 / 9.14 мм | PM-4300-3138 | |
| Модульный коннектор RJ 45 | RJ 45 | PM-4300-3144 | |
| Модульный коннектор RJ 11 | RJ 11 | PM-4300-3132 | |
| Контактный Pin-коннектор | 0.14 - 1 / 1.5 / 2.4 / 4 мм ² | PM-4300-3147 | |
| Контактный Pin-коннектор | 6 / 10 мм² | PM-4300-3148 | |
| Трубки соединительные с термоусадкой | 0.5 - 1.5 / 1.5 - 2.5 мм² | PM-4300-3258 | |
| Трубки соединительные с термоусадкой | 4 - 6 / 0.32 - 0.75 мм² | PM-4300-3262 | |
